新しいブースターを追い求めて・・・

次に作るのが、Keeley Katana Boost。Keeley物は、以前にBoss BD-2やDS-1、SD-1のモデファイを作ったことがあるんだけど、どれも良かった。ということで、そんなKeeleyのブースターだけあって「悪いわけがない！」ってことで、製作することにした。

普通のエフェクターと違って、ノブが横ちょについてる。エフェクターって、演奏中に足でノブを触っちゃうので、この位置は結構実用的かもしんない。ちなみに、ノブを引っ張るとトレブルブーストになる。

さて、回路図はいつものココ。自作を目指す方はぜひ会員になる事を薦める。ブースターなんで、そんなに回路も複雑じゃないので、作りやすい部類だね。

ということで、早速回路図からレイアウトを起こし、基板を作成する。

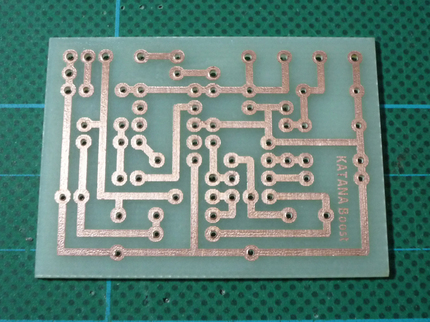

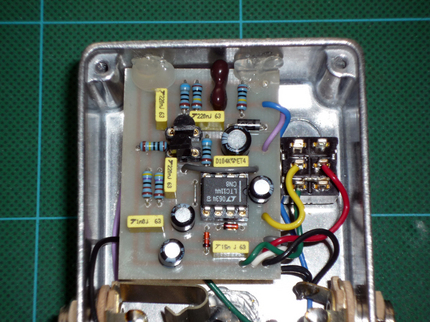

うん、きれいに出来た。さあ、一気に作っちゃおう！

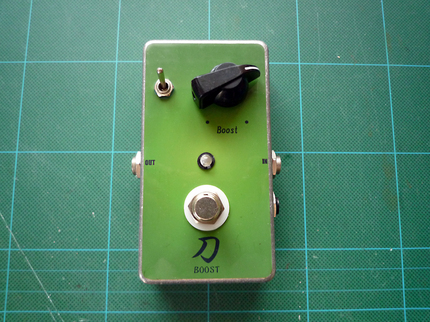

でもって、ラベルを貼ってできあがり。トレブルブーストは、普通にスイッチで付けた。

さて、音の方はどうだろう・・・

アンプは自作一号機のMatchless Lightning君。キャビはいつものMarshall 1912（セレッション・ビンテージ30一発）。ギターはヴァレイアーツのストラトでリアがDuncan Custom。

まずはちょいクランチの音。

そして、Katana BoostをON。まずはトレブルブーストOFFでレベルが1時。

おおっ、結構ぶっとい音だね。ブリブリですな。

次にトレブルブーストON

トレブルブーストをONにすると、歪みも増すね。そんなに耳につくトレブルブーストじゃないんで、使いやすそうな音。しかしまあ、ぶっとい音！　アンプをあまり歪ませずに、クランチぎみで使用するのがコツかな。

とまあ、割とイイんだけど、オールマイティーじゃない。たまにはイイかな、って感じ。ブリブリ極太サウンドが好きな人にはお勧め。

さて、次はまたアンプ自作。おもしろそうなアンプなんで、期待せよ！
　
　

Epiphone Valve Junior君改造の続きです。

早速改造に入ろう。抵抗を5ヶ所、コンデンサを1ヶ所変更するだけの簡単改造。
ちなみに抵抗はすべて1/2Wのカーボンを使用する。

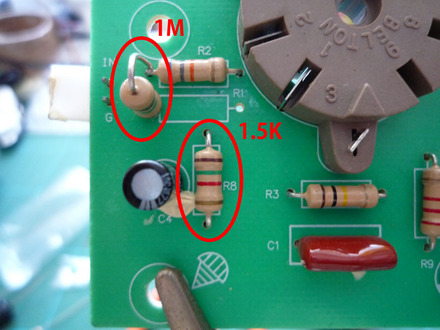

まずR1を取り外して、1MΩをR1の左側とR2の左側に接続。ちょっとアブノーマルな接続だけど、まあ繋がってりゃいいか。そしてR8を1.5kΩに変更。

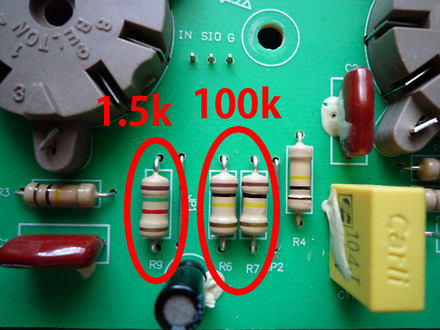

そして、R9を1.5kΩ、R6とR7をそれぞれ100kΩに変更。

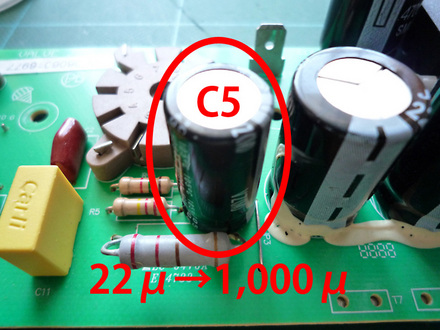

最後にC5を、22μFから1,000μFに変更。元々ついていた22μFは耐圧50Vなんだが、1,000μFの50Vはバカでかいので、16Vにした。

ということで、ものの10分で改造終了。

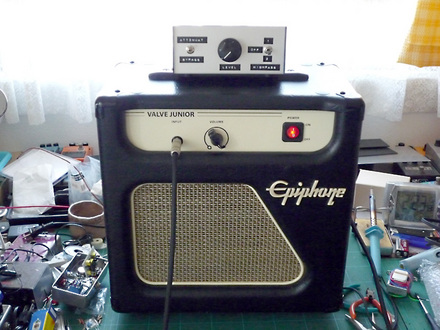

外観は何も変わっていないので、改造してあるかどうかもわかんない。ちなみに上に乗っかってるのは自作のアッテネーター。

さて、どんな音かな...　と鳴らそうと思ってハタと気がつく。

　「改造前の音録ってなかった・・・・orz」

こりゃしまった。どれだけ変わったか比較しようがないな・・・　まいっか。

ということで、録音してみた。まずは内蔵8インチのスピーカー。録音環境は、マイクがいつものSM57と、バレイアーツのストラト（リアがDuncan Customでフロント・センターがシングルコイル）。前半はリアで、後半がフロントの音。ボリュームはFull。

なるほど。Marshallっぽい。Mid HighからHighにかけて、独特のMarshallっぽいサウンドだね。改造前に比べて「カリッ」とした感じで歪みも増した。しかし、8インチのスピーカーでも、こうやってオンマイクで録れば結構使える音になるなぁ。

次に、Marshall1912のキャビで鳴らしてみる。

12インチなんで低音は断然出ているけど、全体的におとなしめの音。録音してみると8インチの方がパンチがあっていいなぁ。

ということで、別物の音に変貌したValve Junior君。なかなかイイじゃない？　たったこれだけの改造で、ココまで激変するとは正直驚き。

うん、しばらくこいつで遊ぼうかな。
